一、物流仓库空调水系统现状

广州医药有限公司成立于 1951 年，是广药集团控股子公司--广州药业股份有限公司（"广州药业"）属下子公司，是华南地区较大的医药流通企业，改造项目位于广州市白云区增槎路的物流仓库。

该空调系统确保黄金围医药仓库内温度维持在 20℃以内，对于仓库内价值连城的药品起到至关重要的作用。

该空调系统有水泵 6 台（冷却水泵 30KW 为两用一备、冷冻水泵 30KW 为两用一备），及冷却塔风机 2 台（功率 4KW），在每一楼层配置 1-3 台 11KW 风机（共计 24 台）进行送风，目前均以工频方式运行。

水泵及风机采用直接工频的方式运行，存在启动电流大、机械冲击大、电气特性保护差等缺点，时常出现水泵烧坏、电机烧毁、管路连接处漏水的现象，不但浪费了能源而且加快了设备损耗，维护费用高。

二、用户改造要求

1、增加 DDC 系统，可通过系统设定恒定温度，根据设定温度自动控制各冷却水泵、冷冻水泵、冷却塔风机、风机的启停，及各管道电动蝶阀的通断；

2、冷却水泵、冷冻水泵、冷却塔风机、风机的启停，及各管道电动蝶阀的通断，也可单独切换到手动运行，保障系统的运行；

3、降低运行人员劳动量，不用到每个配电箱手动启停；

4、操作简单，运行可靠，维护方便，费用合理；

5、实现节能；

6、当变频器出现故障时，可通过柜门上转换开关切换到工频运行模式，极大保障系统的稳定运行；

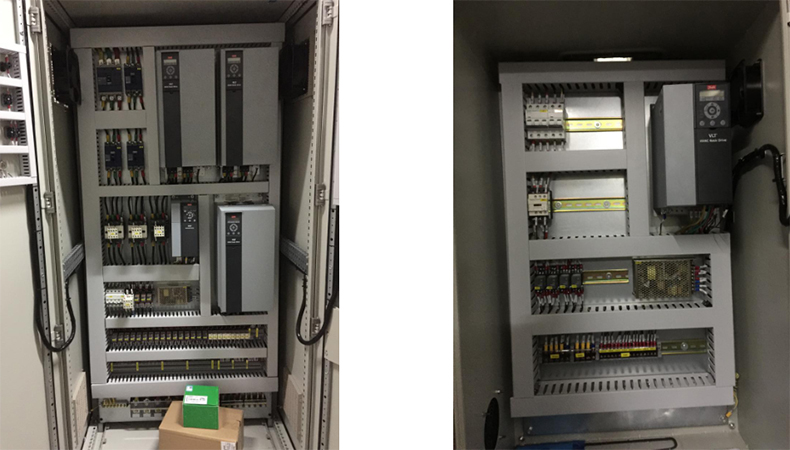

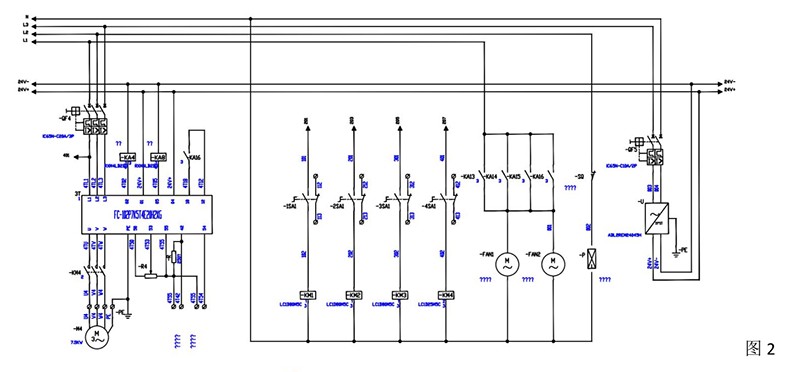

图 三、控制方案，见图 1 、2 、3 、4.

四、 改造效果

1、现场改造施工量小，只需要更换已损坏的管道及电动蝶阀；

2、配电箱安装在旧配电箱附近，仅需要从旧配电线重新布线至新配电箱 10 米以内的距离即可；

3、操作维护方便，操作人员只需操作柜门的选择开关、按钮、电位计就能实现手动运行模式，通过 DDC 只需要在 PC 上设定恒定温度及选择启动即可实现系统的全自动运行，方便灵活的手自动运行模式切换；

4、保护功能齐全，丹佛斯变频器能对电机提供多重保护，如过流、缺相、短路、接地等等；采用变频控制后，系统的机械冲击消失，水锤现象也没有了；

5、系统运行可靠，当变频器出现故障后，可通过柜门转换开关切换到工频运行模式，保障系统不间断可靠运行；

6、节能，丹佛斯变频器内置的 PID 功能，可根据水压自动调整输出频率，可实现节能；设备在 2017 年 5 月底正式交接给客户，系统稳定运行，节能效果明显。
