小伙伴们，大家是否了解冷却塔呢？冷却塔是大型建筑物中央空调系统必不可少的部件之一。中央空调制冷系真缺不了它！

▷ 冷却塔可将空调系统从空调控制区域带来的热量排放到大气中去。那么，大家是否知道是哪部分可以提供空调冷媒呢？

中央空调系统中的制冷机组可以提供空调冷媒，其冷却系统是由冷却盘管、冷却泵、冷却水输送管道、散热塔及散热风机组成。通过密闭管道源源不断地向建筑空间提供冷水，同时，还能够对温度较高的回水做功，以达到制冷目的。

▷ 这实际就是热交换过程呀，那么，其工作流程是怎样的呢?

冷却水泵把冷却水输送到冷却塔上，并均匀喷洒在散热材料表面，冷却塔风机运行产生的流动空气对冷却材料表面的冷却水进行冷却。经过冷却后的冷却水回落到冷却塔的集水器中，通过水泵再次回流到制冷机组中去，对制冷机组进行冷却。

那热量去哪里了呢？ 一部分热量通过流动空气直接带走，其他热量则跟随蒸发空气而散失到大气中了呢~

那么这样说来，流动空气的湿球温度对冷却塔的散热效率有着十分重要的影响。在流经冷却塔的冷却水流量相等、出入温差相同的情况下，湿球温度越高，需要的空气流量越大。此外，冷却水散热量需求和空气条件都在不断变化，因此，冷却塔通风机的运行速度需要进行动态调整。

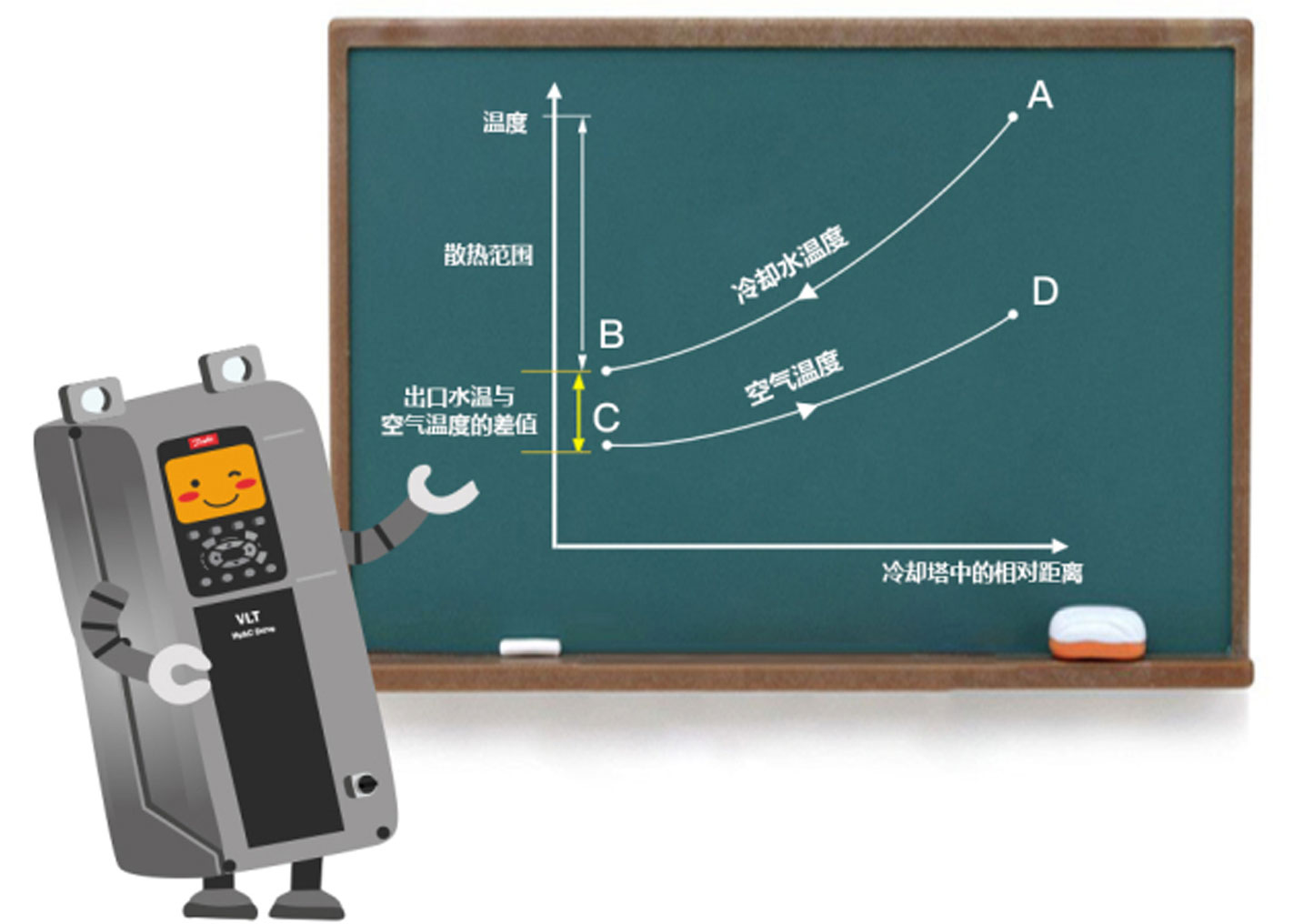

刚才提到散热效率，那究竟该如何衡量冷却塔散热效果呢？教给大家一个独家秘笈，大家快看下黑板中的曲线吧~

（冷却塔温度关系曲线）

BC两点的距离，即为冷却水在冷却塔的出口处的温度与进入冷却塔的流动空气的湿球温度的差值。在冷却水流量、出入口温差要求恒定的情况下，这一差值越小，说明冷却塔的散热效果越好。通常，冷却塔越大，其散热效果越好。

▷ 为了满足散热工况要求，时刻调整散热风机转速已势在必行~

刚刚我们是基于冷却负荷（冷却水流量、出入口温差）和空气湿球温度固定的情况下，冷却塔对空气流量的要求恒定，但现实情况会有一定起伏变化。所以，为了满足散热要求，又不产生冷却水的过冷却（即出入口温差大于实际要求），冷却塔散热风机的转速时刻都需要进行调整。

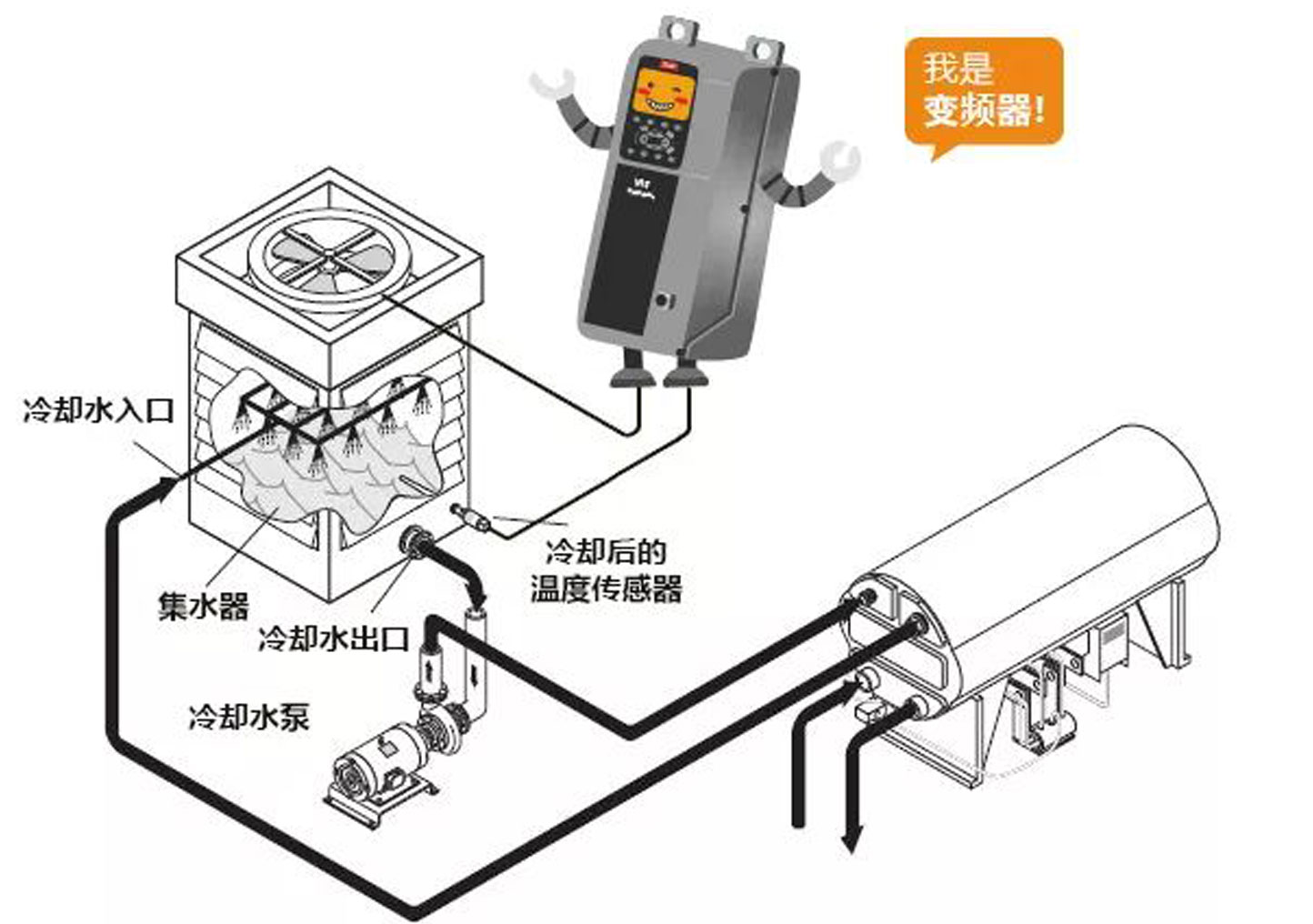

（带有变频器的冷却塔和冷却器的冷凝器系统）

变频器的三相动力输出线接至冷却塔散热风机的电机，冷却水回水温度传感器则接到变频器的控制端子上，用作调整风机转速的判断依据。

加入变频器后，操作十分简单，设定制冷机组所需要的冷却水温度、温度传感器必要参数，变频器便可对冷却塔的散热风机转速进行实时的动态控制啦~

以变频器为控制核心的冷却塔散热风机的控制系统中，只要系统要求不超出冷却塔的设计容量，无论是何种原因（制冷负荷的变化、气候条件的变化等），冷却塔均可以连续地跟踪制冷机组对冷却塔散热量的要求，而向制冷机组提供理想温度的冷却水。

使用变频器对以三相电机为动力的散热风机进行调速，是方便和高效的手段。实现对风机调速的同时，还能获得佳节能效果。对冷却塔的综合监控（冷却塔的除冰处理、散热风机电机的预热控制、冷却塔运行数据的传输功能）也都不在话下。因此，更加推荐以变频器为核心的冷却塔散热风机的控制系统。
