■ 主要特性
• PLC和HMI集成一体,自带多路IO及模拟量,空间安装小且具备极高性价比;
• USB编程口;
• 高速脉冲计数器;
• 高速脉冲输出;
• 串行通信口;
• 可触控显示终端功能强大。
PLC和HMI集成一体,自带多路IO及模拟量,空间安装小且具备极高性价比

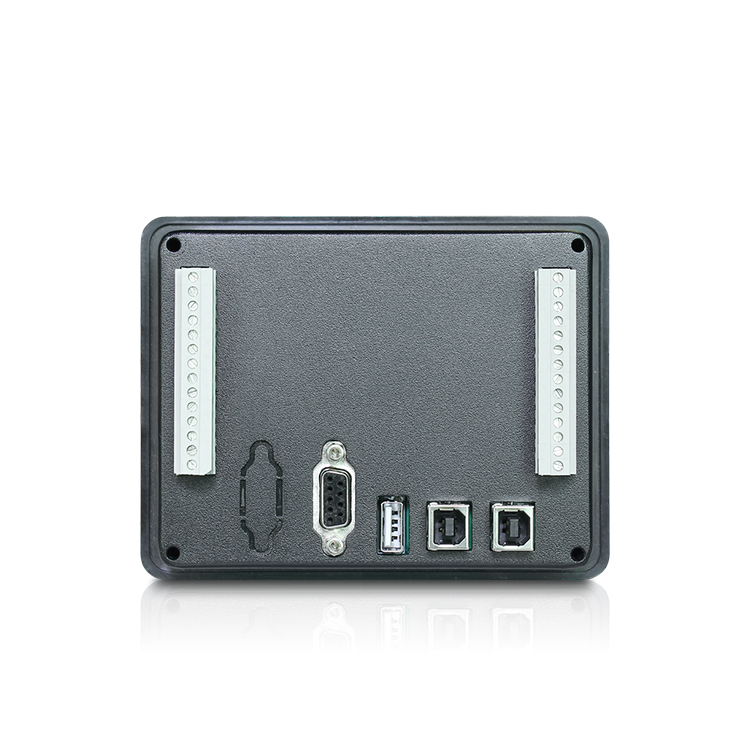

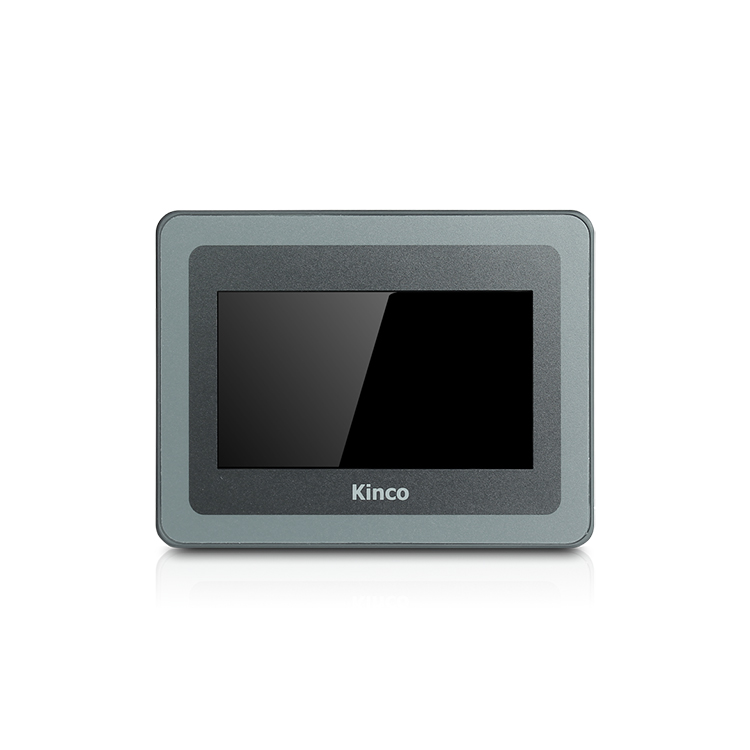

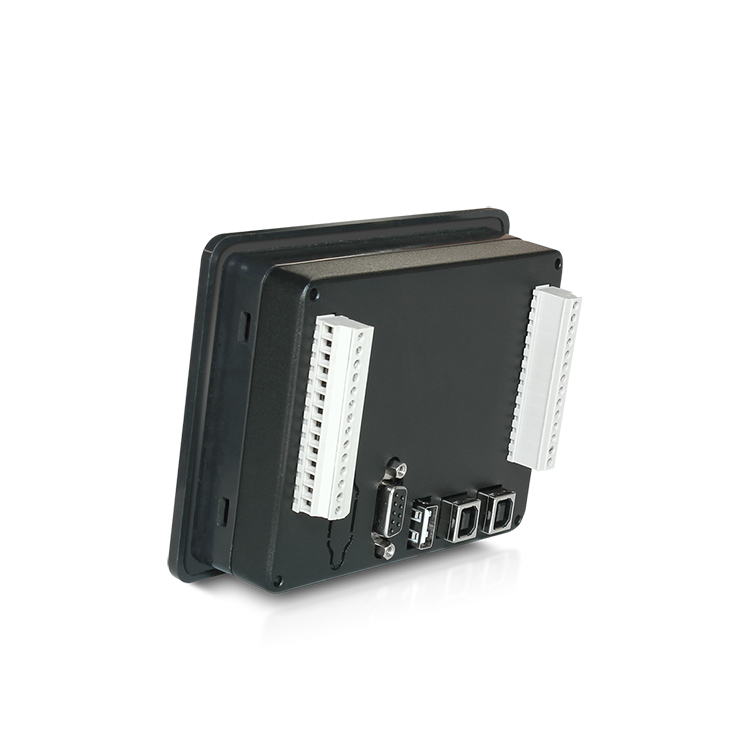

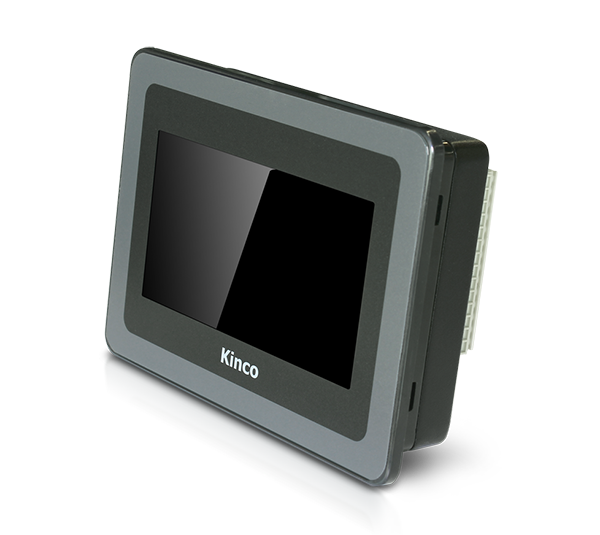

• 4.3寸可触控显示终端,自带本体开关量9*DI/DO 9*晶体管,模拟量2*AI,外形尺寸132*102*40.1mm。
USB编程口
• 编程口采用了Micro USB接口,支持USB2.0。
高速脉冲计数器
• 提供4个高速脉冲计数器。每个高速计数器都允许配置32个PV值,并且支持32段“CV=PV”中断,高速计数器支持多种模式,可以进行单相、双相(Up/Down)、AB相(1倍频和4倍频)等计数断,HSC0和HSC1计数频率为单相50KHz,双相50KHz;HSC2和HSC3的计数频率为单相20KHz,双相为10KHz,用户可以利用编程软件中的【HSC配置向导】直观地进行配置。
高速脉冲输出
• 提供3路高速脉冲输出,所用通道分别为Q0.0、Q0.1和Q0.4,都支持PTO(脉冲串)和PWM(脉宽调制)方式输出,其中,Q0.0和Q0.1通道的输出频率可达50KHz(要求负载电阻不大于3KΩ),Q0.4通道的输出频率为10KHz,其中3路输出频率可达200KHz(要求负载电阻不大于1.5KΩ),另外一路输出频率为10KHz,软件提供PLS(PWM或PTO)、定位控制指令组、PFLO_F(跟随指令)等,便于用户实现简单的运动控制应用。
串行通信口
• 1个RS485 接口,为PORT1,通信速率115.2kbps,PORT1 支持编程协议、Modbus RTU主站和从站、自由通信。
可触控显示终端功能强大
• 65536色高清色彩显示,自带USB主口,支持大容量数据存储,采用Kinco HMI常规产品强大编程软件,功能丰富。
■ 型号参数表
名称 | 订货号 | PLC部分规格 | ||||||||
供电 电压 |
DI | DO | AI | 高速输入 | 高速输出 | 通讯口 | 扩展模块 |
外形尺寸 (单位:mm) (长*宽*高) |
||
一体机 | HP043-20DT | DC 24V | 9 | 9*晶体管 | 2*AI (仅支持电压输入) |
单相,2*50KH 2*20KHz 双相,2*50KHz 2*10KHz |
2*50KHz 1*10KHz |
1*RS485 115.2kbps |
不支持 | 132*102*40.1 |
HP043-20DTC | 2 可选J 型、K 型、E 型、S 型,冷端内补偿或外补偿 | |||||||||
|
|
|
|
|
|
|
|
|
|
|
显示部分规格 | ||||||||||
显示尺寸 | 显示色彩 | 分辨率 | 背光灯 | 亮度 | 触摸屏 | 液晶寿命 | 存储器 | 配方存储器 | 扩展存储器 | 程序下载 |
4.3寸 TFT (16:9宽屏) |
65536彩色 | 480*272像素 | LED | 250cd/m² | 4线, 精密电阻网络(表面硬度4H) | 50000小时 |
128M Flash +32M DDR |
256KB+实时时钟 | 1 USB Host | 1 USB下载 |
