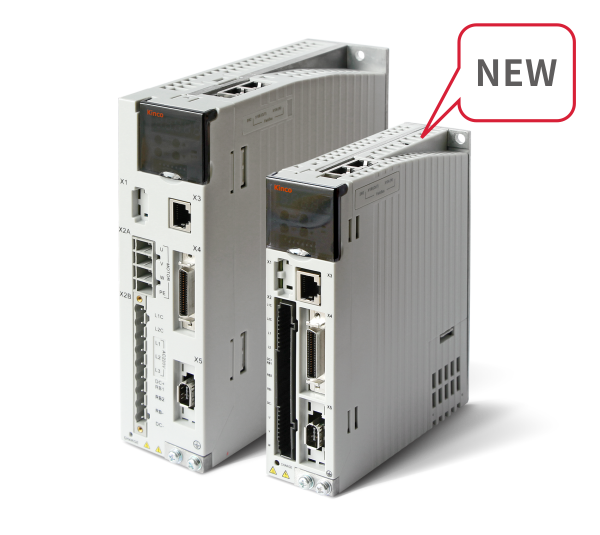

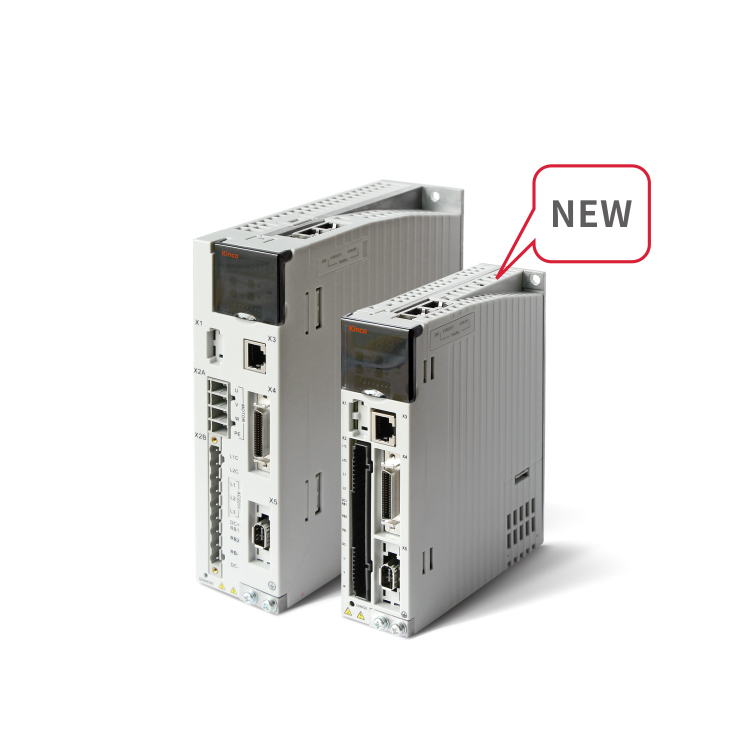

CD3-&-FD3系列伺服驱动器

规格型号
CD413/423/433/623、FD413/423/433/623
功率范围
50W~2000W、1000W~3000W
供电电压
单相/三相 200~240VAC,三相380~415VAC

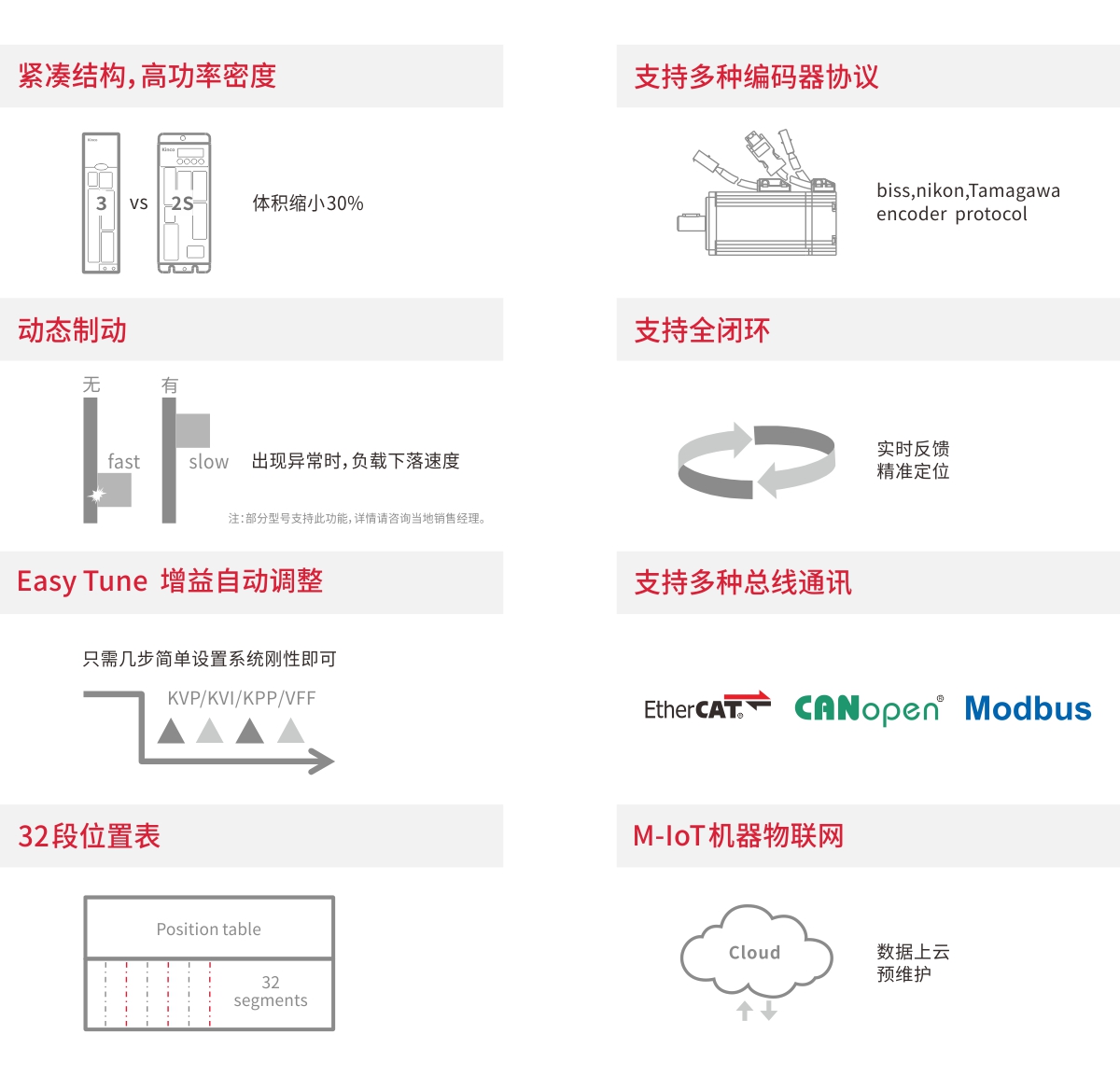

■ 主要特性
• CD3系列支持脉冲、模拟量控制;
• FD3系列支持MODBUS、CANopen、 EtherCAT通讯控制;
• 支持EASY TUNE增益自动调整功能,只需简单设置系统刚性,即可满足大部分应用需求;
• 支持动态制动功能控制;
• 支持编码器任意分频输出;
• 支持4MHz脉冲频率输入;
• 拥有过压、过流、过热等多种保护措施;
• 内含支持过热保护功能的内置制动电阻;
• 支持磁电式单圈绝对值编码器,16/20位多圈绝对值编码器,编码器工作温度120度;
• 全系列产品通过CE认证,符合ROHS环境认证标准;
• 符合UL认证设计标准
  • 详情介绍

规格型号: CD413/423/433/623、FD413/423/433/623

功率范围: 50W~2000W、1000W~3000W

供电电压: 单相/三相 200~240VAC,三相380~415VAC



■ 主要特性


   • CD3系列支持脉冲、模拟量控制;

   • FD3系列支持MODBUS、CANopen、 EtherCAT通讯控制;

   • 支持EASY TUNE增益自动调整功能,只需简单设置系统刚性,即可满足大部分应用需求;

   • 支持动态制动功能控制;

   • 支持编码器任意分频输出;

   • 支持4MHz脉冲频率输入;

   • 拥有过压、过流、过热等多种保护措施;

   • 内含支持过热保护功能的内置制动电阻;

   • 支持磁电式单圈绝对值编码器,16/20位多圈绝对值编码器,编码器工作温度120度;

   • 全系列产品通过CE认证,符合ROHS环境认证标准;

   • 符合UL认证设计标准







■ 适用行业


   • 机器人行业:SCARA机器人,DELTA机器人,六关节机器人等;

   • 包装行业:纵切机,枕包,立包等包装机械;

   • 机床行业:雕铣机,精雕机,激光切割等;

   • 物流行业:分栋线,立库设备等;

   • 其他需要高响应速度,高定位精度的场合。






■ 驱动器列表


系列 规格型号 功率
(W)
供电电压 连续
输出电流
(rms)(A)
峰值电流
(A)
控制模式 认证 图纸
CD3系列 CD413-AA-000 50/100/200 AC220V 2 7 脉冲  CE      PDF  CAD   3D
CD423-AA-000 400/750 3.9 15
CD433-AA-000 1000/1500/2000 10 27.5
PDF  CAD  3D
CD623-AA-000 1000/1500/2000/3000 AC380V 7 25
FD3系列 FD413-LA-000 50/100/200 AC220V 2 7 RS485   CE     PDF  CAD   3D
FD413-CA-000 CANopen
FD413-EA-000 EtherCAT
FD423-LA-000 400/750 3.9 15 RS485
FD423-CA-000 CANopen
FD423-EA-000 EtherCAT
FD433-LA-000 1000/1500/2000 10 27.5 RS485   PDF  CAD  3D
FD433-CA-000 CANopen
FD623-LA-000 1000/1500/2000/3000 AC380V 7 25 RS485
FD623-CA-000 CANopen



■ 图纸下载

   请点击如下蓝色图标,下载相应图纸


    CD3&FD3系列驱动器图纸 PDF


    CD3&FD3系列驱动器图纸 CAD


     CD3&FD3系列驱动器图纸 3D



更多信息请下载查阅选型手册资料。
